Direksiyon Simidi ve Ağır Hizmet Tipi Çelik Jant İşleme
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | SSI |
Sertifika: | manufacture certificate |
Model numarası: | SGK-M |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1T |
---|---|
Fiyat: | US $2500-6000/ T |
Ambalaj bilgileri: | Tahta sandık veya çıplak |
Teslim süresi: | Peşin ödemenin alınmasından 2-4 ay sonra |
Ödeme koşulları: | T/T |
Yetenek temini: | 20000 adet/yıl |
Detay Bilgi |
|||
Ekipman kullan: | gemi boşaltıcı | Uygulama sitesi: | Hareket mekanizması |
---|---|---|---|
gereklilik: | aşınmaya dayanıklı | kuvvet: | yüksek güç |
kaçınılabilir: | parçalanma | dayanıklılık: | 10 yıl |
Vurgulamak: | aşınmaya dayanıklı çelik tekerlek,yüksek mukavemetli çelik tekerlek,Ağır Hizmet tipi tekerlek işleme |
Ürün Açıklaması

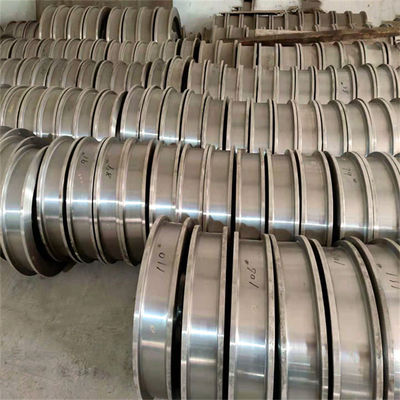

Direksiyon Simidi ve Ağır Hizmet Tipi Çelik Jant İşleme
1. Malzeme CL60 olup, eriyen kimyasal bileşimi TB/t2817 hükümlerine uygun olacaktır.Jantların ısıl işlem durumu, dövme işleminden sonra genel su verme ve tavlama işlemidir ve sırt ve jant su verilmiş + temperlenmiştir.Parti prensibi, aynı eritme fırını numarasına, aynı modele ve aynı ısıl işlem durumuna sahip tekerleklerdir.Sırt ve jant yüzeyinin sertlik değerinin 300 ~ 380hb olması gerekir, sertlik kademeli olarak dağıtılır ve sırtın 20 mm altındaki sertlik 260hb'den az değildir.Isıl işlemden sonra, her bir tekerleğin yüzey sertliği, her iki tarafça da onaylanan çizim gerekliliklerini karşılamak için lastik sırtı üzerinde üç noktada eşit olarak test edilecektir.

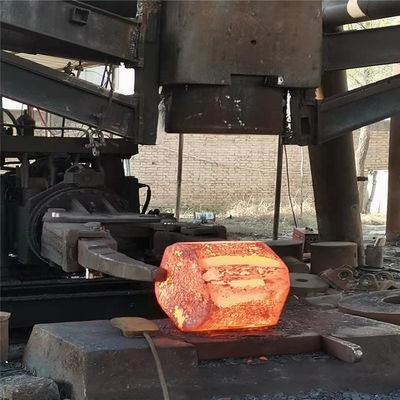

2. Jantların, JB / t5000.8-2007'nin ilgili gereksinimlerini karşılaması gereken dövme parçalar olması gerekir ve dövme parçaların kalite derecesi sınıf III'tür.Dövme parçalar, çatlaklar, girintiler, derzler ve ürün kalitesini etkileyebilecek diğer kusurlar gibi yüzey kusurlarından arındırılmış olacaktır.
3. Jantta çatlak bulunmamalı, diş ve jantta servis performansını etkileyen kusurlar bulunmamalı ve kusurlar kaynakla tamir edilmemelidir.
4. Ürün kalitesini sağlamak için tüm jant için %100 NDT, jant diş ve jant için %100 MT muayenesi yapılacaktır.Kusur tespit yöntemi ve sonuçları, JB / t500.15-2007'nin sınıf II kalite gereksinimlerini karşılamalıdır.
5. Hammadde test çubuğunun performans testi, her bir hammadde fırını için yapılacak ve test sonuçları Tablo 1'deki hükümlere uygun olacaktır.
tablo 1
germe | saldırı | |||
reH (N/mm2) |
Rm (N/mm2) |
A5 (%) |
Z (%) |
KÜ2(J) (+20℃, oluk derinliği2 mm) |
≥550 | ≥950 | ≥16 | ≥35 | Ortalama değer≥16 |
d0 = 10mm ve l0 = 50mm olan normal sıcaklıkta çekme numuneleri kullanılacaktır. | U-şekilli 2mm oluk derinliği normal sıcaklık darbe numunesi benimsenmiştir | |||
Test yöntemi GB / T 228 | Test yöntemi GB / T 229 |
Dahil etme türü | İnce sistem | kaba sistem |
A | ≤2.5 | ≤1.5 |
B | ≤3.0 | ≤2.0 |
C | ≤2.5 | ≤2.0 |
NS | ≤2.5 | ≤2.0 |
A+B+C+D | ≤5.5 |
