Dövme Çelik Büyük Parça İşleme Ağır Hizmet Kılavuzu Çelik Tekerlek İşleme
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | SSI |
Sertifika: | manufacture certificate |
Model numarası: | özelleştirilmiş |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 |
---|---|
Fiyat: | $ 100-2000 |
Ambalaj bilgileri: | Tahta sandık veya çıplak |
Teslim süresi: | Ön ödemenin alınmasından 2 ay sonra |
Ödeme koşulları: | T/T |
Yetenek temini: | 20000 takım / yıl |
Detay Bilgi |
|||
Malzeme: | dövme çelik | NDT: | MT |
---|---|---|---|
price: | low cost | karakteristik: | Aşınma direnci |
Avantaj: | yüksek performans | Ürün: | çelik tekerlek |
Vurgulamak: | Dövme Çelik Jant İşleme,Büyük Parça Kılavuzlu Çelik Jant İşleme,Ağır Hizmet Kılavuz Teker İşleme |
Ürün Açıklaması

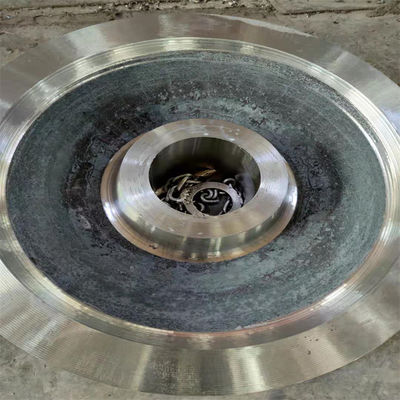

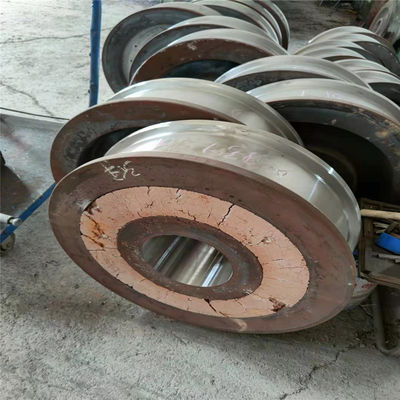

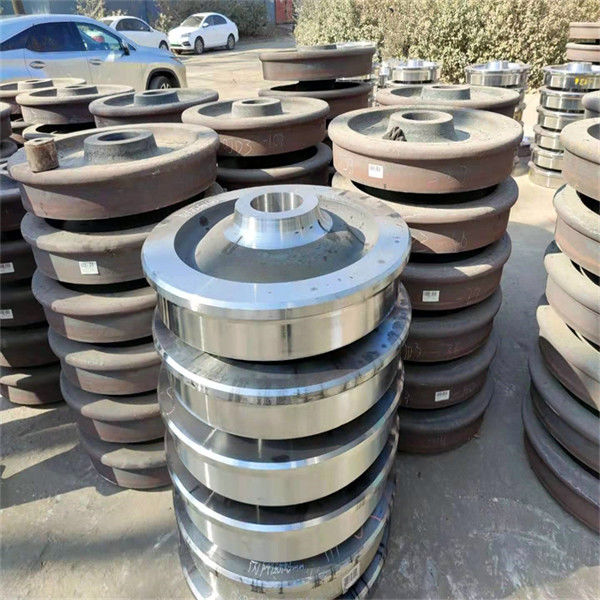

Çelik Teker , Kılavuz Teker , Teker ve Ağır Hizmet Tipi Çelik Teker İşleme
1. Malzeme CL60 olup, ergime kimyasal bileşimi TB/t2817 hükümlerine uygun olacaktır.Jantların ısıl işlem durumu, dövme işleminden sonra genel su verme ve tavlama işlemidir ve sırt ve jant su verilmiş + temperlenmiştir.Parti prensibi, aynı eritme fırını numarasına, aynı modele ve aynı ısıl işlem durumuna sahip tekerleklerdir.Sırt ve jant yüzeyinin sertlik değerinin 300 ~ 380hb olması gerekir, sertlik kademeler halinde dağıtılır ve lastik sırtının 20 mm altındaki sertlik 260hb'den az değildir.Isıl işlemden sonra, her bir tekerleğin yüzey sertliği, her iki tarafça onaylanan çizim gereksinimlerini karşılamak için lastik sırtı üzerinde üç noktada eşit olarak test edilecektir.
2. Jantların, JB / t5000.8-2007'nin ilgili gereksinimlerini karşılaması gereken dövme parçalar olması gerekir ve dövme parçaların kalite derecesi sınıf III'tür.Dövme parçalar, çatlaklar, girintiler, derzler ve ürün kalitesini etkileyebilecek diğer kusurlar gibi yüzey kusurlarından arındırılmış olacaktır.
3. Jantta çatlak, diş ve jantta servis performansını etkileyen kusurlar bulunmamalı ve kusurlar kaynakla tamir edilmemelidir.
4. Ürün kalitesini sağlamak için tüm jant için %100 ut NDT, tekerlek diş ve jant için %100 MT muayenesi yapılacaktır.Hata tespit yöntemi ve sonuçları, JB / t500.15-2007'nin sınıf II kalite gereksinimlerini karşılamalıdır.
5. Hammadde test çubuğunun performans testi, her bir hammadde fırını için yapılacak ve test sonuçları Tablo 1'deki hükümlere uygun olacaktır.
tablo 1
germe | saldırı | |||
ReH (N/mm2) |
Rm (N/mm2) |
A5 (%) |
Z (%) |
KÜ2(J) (+20℃, oluk derinliği2 mm) |
≥550 | ≥950 | ≥16 | ≥35 | Ortalama değer≥16 |
d0 = 10mm ve l0 = 50mm olan normal sıcaklıkta çekme numuneleri kullanılacaktır. | U-şekilli 2mm oluk derinliği normal sıcaklık darbe numunesi benimsenmiştir | |||
Test yöntemi GB / T 228 | Test yöntemi GB / T 229 |
Dahil etme türü | İnce sistem | kaba sistem |
A | ≤2.5 | ≤1.5 |
B | ≤3.0 | ≤2.0 |
C | ≤2.5 | ≤2.0 |
D | ≤2.5 | ≤2.0 |
A+B+C+D | ≤5.5 |
