 |
Kaldırma Taşıma Ekipmanları Direksiyon Yürüyen Tekerlek İşleme
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | SSI |
| Sertifika: | manufacture certificate |
| Model numarası: | SGK-M |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1T |
|---|---|
| Fiyat: | US $2500-6000/ T |
| Ambalaj bilgileri: | Tahta sandık veya çıplak |
| Teslim süresi: | Peşin ödemenin alınmasından 2-4 ay sonra |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 20000 adet/yıl |
|
Detay Bilgi |
|||
| Malzeme: | CL60 | İşlem: | CNC torna tezgahı |
|---|---|---|---|
| karakter: | dayanıklı | Avantaj: | yüksek performans |
| fayda: | Düşük maliyetli | Ürün: | tren için çelik tekerlek |
| Vurgulamak: | Büyük Parça CNC Torna İşleme,Hareketli Tekerlek Büyük Parça İşleme,Çelik Direksiyon CNC Torna İşleme |
||

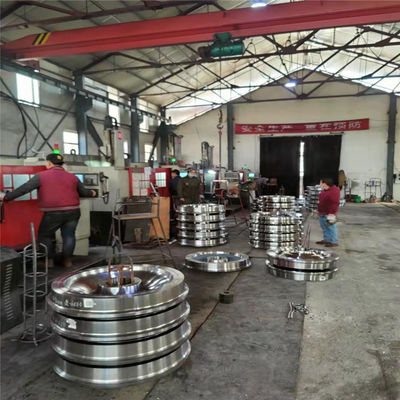

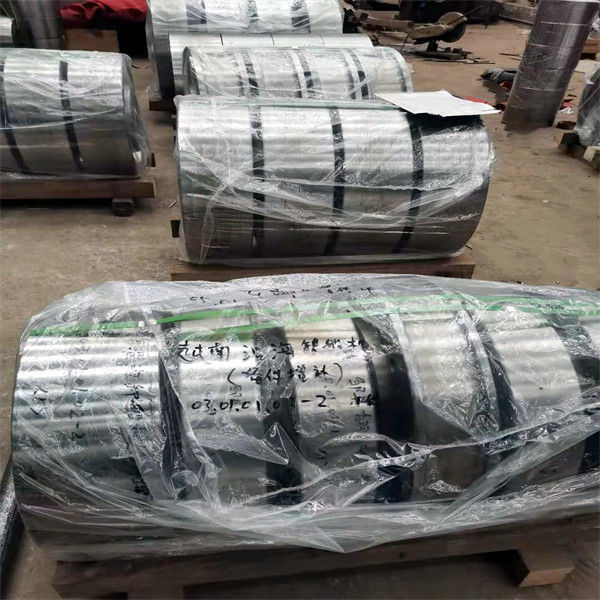

Ürün Açıklaması
Kaldırma ve Taşıma Ekipmanları Direksiyon Simidi Gezer Teker İşleme
1. Malzeme CL60 olup, ergime kimyasal bileşimi TB/t2817 hükümlerine uygun olacaktır.Jantların ısıl işlem durumu, dövme işleminden sonra genel su verme ve tavlama işlemidir ve sırt ve jant su verilmiş + temperlenmiştir.Parti prensibi, aynı eritme fırını numarasına, aynı modele ve aynı ısıl işlem durumuna sahip tekerleklerdir.Sırt ve jant yüzeyinin sertlik değerinin 300 ~ 380hb olması gerekir, sertlik kademeler halinde dağıtılır ve lastik sırtının 20 mm altındaki sertlik 260hb'den az değildir.Isıl işlemden sonra, her bir tekerleğin yüzey sertliği, her iki tarafça onaylanan çizim gereksinimlerini karşılamak için lastik sırtı üzerinde üç noktada eşit olarak test edilecektir.
2. Ürün kalitesini sağlamak için tüm jant için %100 ut NDT ve jant diş ve jant için %100 MT muayenesi yapılacaktır.Hata tespit yöntemi ve sonuçları, JB / t500.15-2007'nin sınıf II kalite gereksinimlerini karşılamalıdır.
3. Hammadde test çubuğunun performans testi, her bir hammadde fırını için yapılacak ve test sonuçları Tablo 1'deki hükümlere uygun olacaktır.
tablo 1
| germe | saldırı | |||
|
ReH (N/mm2) |
Rm (N/mm2) |
A5 (%) |
Z (%) |
KÜ2(J) (+20℃, oluk derinliği2 mm) |
| ≥550 | ≥950 | ≥16 | ≥35 | Ortalama değer≥16 |
| d0 = 10mm ve l0 = 50mm olan normal sıcaklıkta çekme numuneleri kullanılacaktır. | U-şekilli 2mm oluk derinliği normal sıcaklık darbe numunesi benimsenmiştir | |||
| Test yöntemi GB / T 228 | Test yöntemi GB / T 229 | |||
| Dahil etme türü | İnce sistem | kaba sistem |
| A | ≤2.5 | ≤1.5 |
| B | ≤3.0 | ≤2.0 |
| C | ≤2.5 | ≤2.0 |
| D | ≤2.5 | ≤2.0 |
| A+B+C+D | ≤5.5 | |
