Dökme Malzeme için 600tph Kapasiteli Depo İstifleyici ve Geri Kazanım Ünitesi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | SSI-HDCZ |
| Sertifika: | manufacture certificate |
| Model numarası: | özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | US $500,000-5,000,000/ Set |
| Ambalaj bilgileri: | Tahta sandık veya çıplak |
| Teslim süresi: | Peşin ödemenin alınmasından 6 ay sonra |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini: | 40 takım / yıl |
|
Detay Bilgi |
|||
| Ürün: | Stok Sahası İstifleyici ve Toplayıcı | tablo: | PPG |
|---|---|---|---|
| Renk: | Kırmızı | Kapasite: | 600 ton/saat |
| Motor: | Avrupa markası | Güç kaynağı: | 380V 50Hz |
| çelik işi: | yüksek kaliteli çelik | malzeme taşıma: | Kömür |
| Vurgulamak: | 600tph İstifleyici ve Toplayıcı,Dökme Malzeme Portalı İstifleyici Toplayıcı |
||
Ürün Açıklaması
Dökme malzeme istifleme ve geri alma için 600 tph kapasiteli stok sahası istifleyici ve toplayıcı

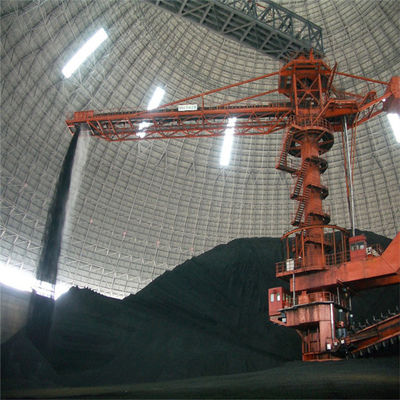

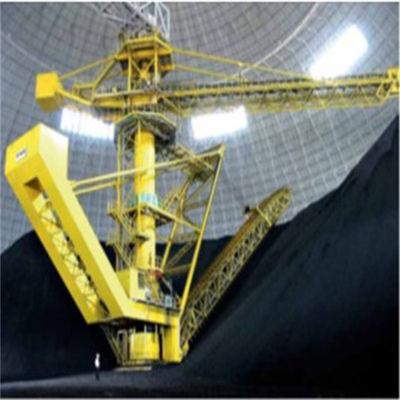

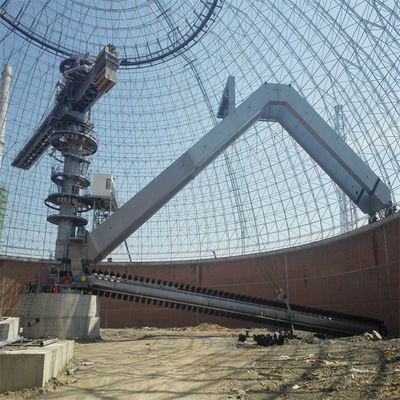

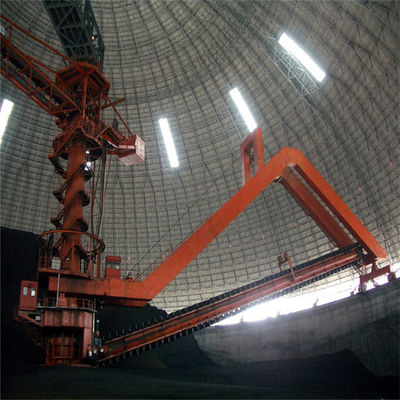

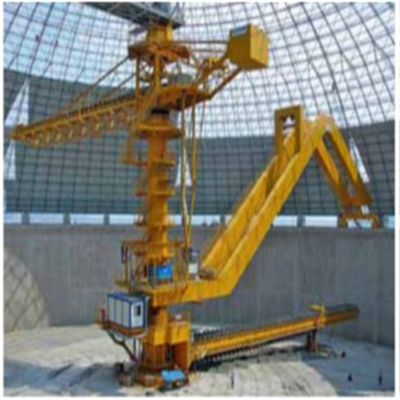

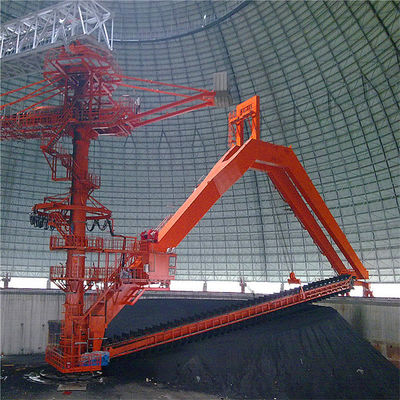

Dairesel portal sıyırıcı istifleyici ve geri kazanıcı esas olarak yapı malzemeleri, kömür, metalurji, elektrik enerjisi, liman ve diğer endüstrilerde kullanılır ve çoğunlukla kireçtaşı veya kömür ve diğer dökme malzemeleri istiflemek için kullanılır.İstifleyicinin konsolu, sehpa üzerindeki bantlı konveyörden dairesel stok sahasının çelik yapı ızgara çatısından geçen bir bantlı konveyör ile donatılmıştır ve giriş malzemeleri, konsol üzerindeki bantlı konveyör aracılığıyla halka konik istiflemeyi tamamlar. istifleyici;Toplayıcı, geri alma işini üç bağlantı süreci aracılığıyla tamamlar: hareketli sistem, orsa sistemi ve sıyırıcı sistem.Sıyırıcı toplayıcı, malzemeleri yığının eğimi boyunca merkezi kolonun altındaki konik hazneye sıyırır ve malzemeleri, titreşimli besleyici ve yeraltı bantlı konveyör aracılığıyla çıkarır.
Özellik
| ürün | İstifleyici ve Toplayıcı |
| tablo | PPG |
| renk | kırmızı |
| kapasite | 600 ton/saat |
| karakter | zor görev |
| avantaj | sağlam tasarım |
| fayda | düşük bakım |
| malzeme taşıma | kömür veya kireçtaşı |

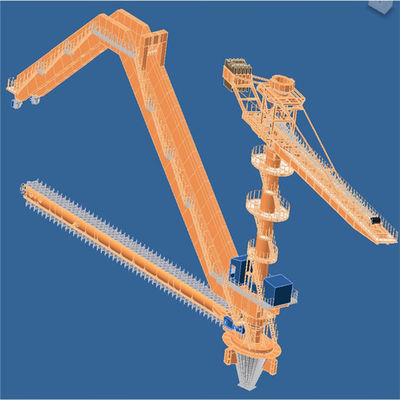

Dairesel istifleyici ve toplayıcının ana bileşenleri
1. İstifleme çelik yapı, konsol bantlı konveyör
Konsol istifleyici merkezi sütunu merkez olarak alır, bir ucu konsol çelik yapıya sahip bantlı konveyör ve diğer ucu karşı ağırlık kutusudur.Orta istifleme çevirme parçası, döner yatak ile merkezi kolona bağlanır ve istifleyici, döner sürücü üzerindeki pinyonu merkez kolondaki dişli ile birbirine geçirerek dönebilir.Dairesel stok sahasına giren malzemeler, konsol bantlı konveyörün başında boşaltılır ve doğrudan stok sahasına istiflenir.İstifleyici, dairesel bir yığın halinde istiflenene kadar eğimli istifleme için belirli bir açıyla döner.
Konsol istifleyicinin iki ana yapısal tipi vardır, konsol sabit tip ve konsol orsa tipi.
İki tip istifleyicinin karşılaştırılması:
(1) Sabit istifleyicinin avantajları basit yapısı ve düşük maliyetidir.Dezavantajı, istifleyicinin alt kısmı istiflenmediğinde veya malzeme yığını düşük olduğunda, fark çok büyüktür ve stok sahasındaki toz daha ciddidir (püskürtme sistemi ile bile).
(2) Orsa istifleyici, konsolu yükseltmek veya alçaltmak için hidrolik silindiri kullanır.Avantajı, malzeme düşüşünü azaltmak ve tozun uçuşmasını önlemek için konsolun istifleme yüksekliğine göre yukarı ve aşağı yükselebilmesidir.Ayrıca, merkezi kolonun yüksekliğini azaltabilir ve maliyeti azaltabilir.Dezavantajı yapının daha karmaşık olmasıdır.
2. Dairesel istifleyici ve toplayıcının kral kolonu ve çevirme mekanizması
(1) İstifleyici toplayıcının ana sütunu, dairesel stok sahasının merkezinde yer alır.İstifleyici toplayıcının önemli bir bileşenidir.Sadece ana bileşenlerin ve giriş sehpasının yükünü taşımakla kalmaz, aynı zamanda bileşenlerin montaj merkezidir.Bu nedenle imalat ve montaj süreci gereksinimleri çok yüksektir.Silindir şeklinde haddelenmiş ve kaynaklanmış ve birleştirilmiş çelik levhadan yapılmıştır.Faydalı model, istiflenen bir çelik yapı, istiflenen döner parça için bir rulmanlı yatak ve çeşitli ekipman bileşenlerini birbirine bağlayan bir kablo sürgüsü ile sağlanır.
(2) Kral kolonunun üst kısmı, üst kısmı döner yatak vasıtasıyla dairesel stok sahasına giren bantlı konveyör sehpası ile bağlantılı olan ve sehpa yükü için bir destek noktası görevi gören istifleme döner kısmıdır ve alt kısım döner yatak vasıtasıyla orta kolona bağlanır.
(3) Döner yatak cihazının büyük dikey kuvvet, yatay kuvvet ve devrilme momenti taşımasını sağlamak için döner yatak destek tipi benimsenmiştir.Döner yatak bir toz kapağı ile korunmaktadır.Yapısı zorlu çalışma ortamına uyum sağlayabilir ve toz önleme, suya daldırmayı önleme, yakıt ikmali, temizleme ve bakım işlevlerine sahiptir.
