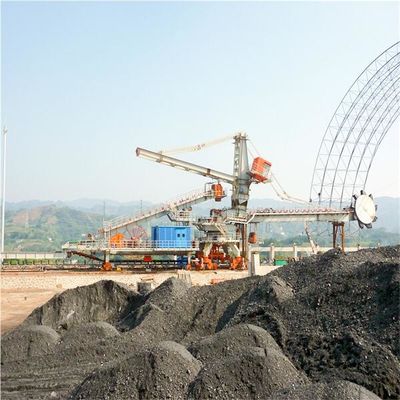

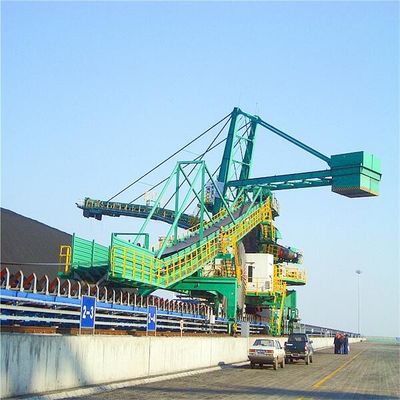

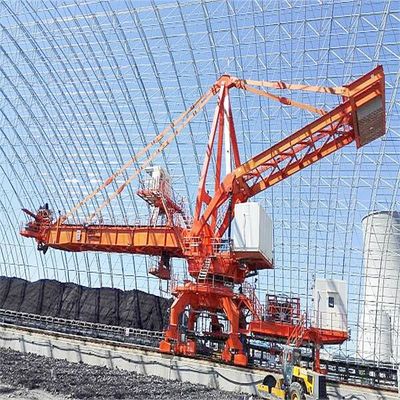

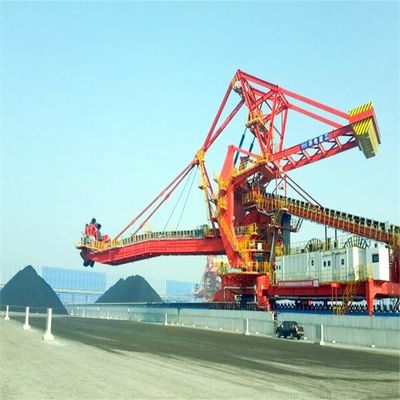

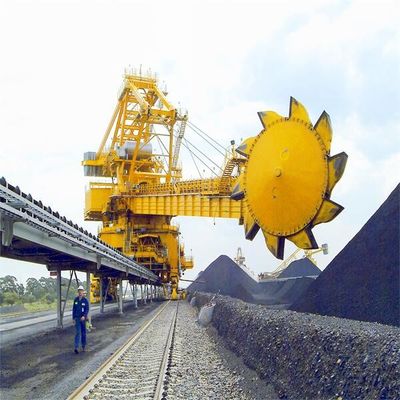

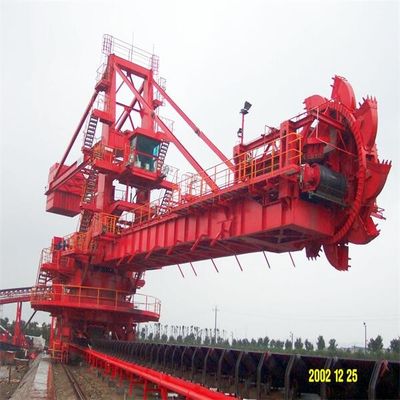

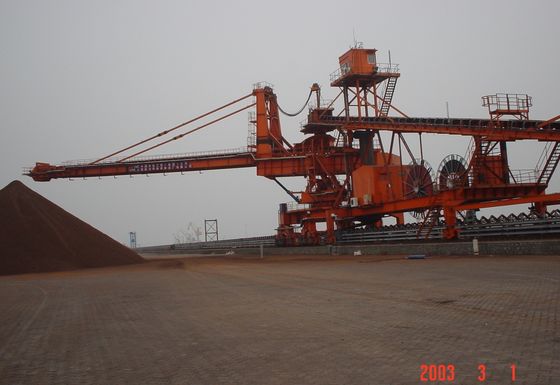

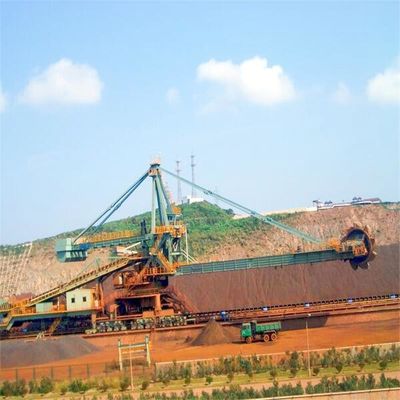

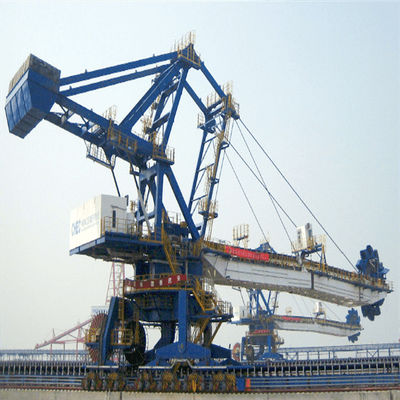

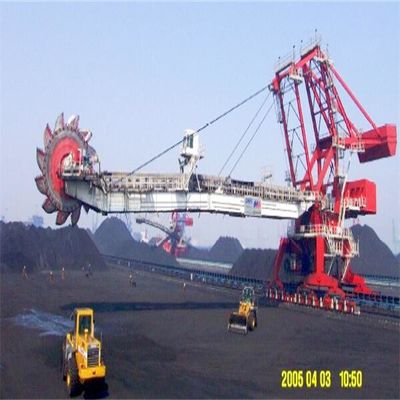

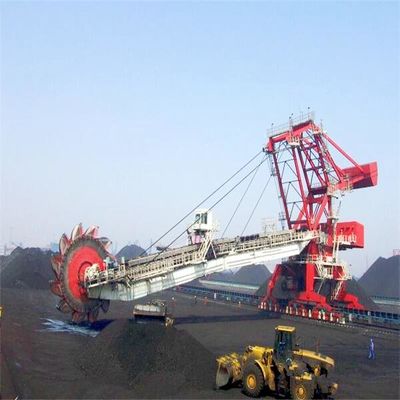

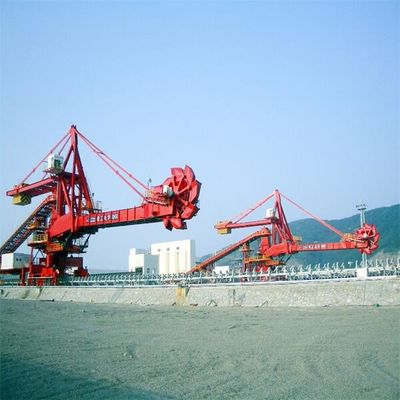

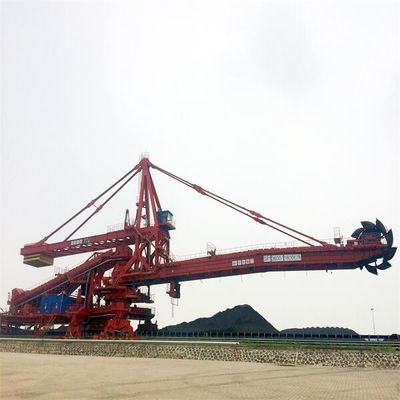

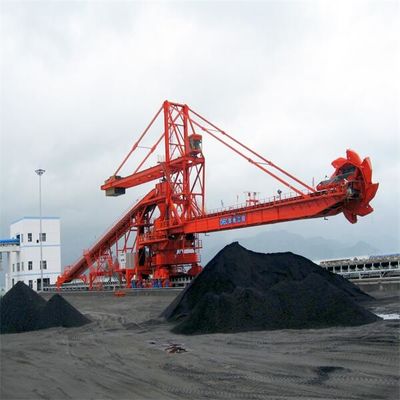

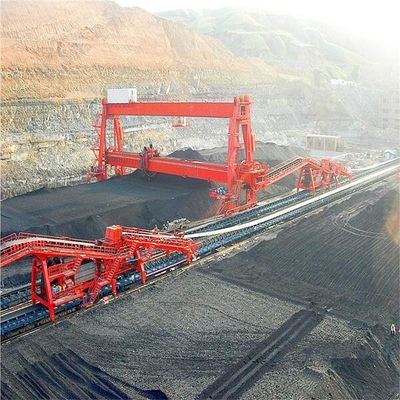

Kömür Yakıtlı Elektrik Santrali için Kapasite 4000tph İstifleme ve Geri Kazanım Sistemi

Ürün Açıklaması

Kömürle çalışan elektrik santrali için kapasite 4000 tph istifleme ve geri kazanma sistemi

1. Giriş

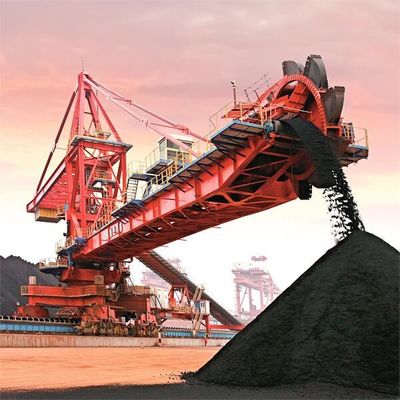

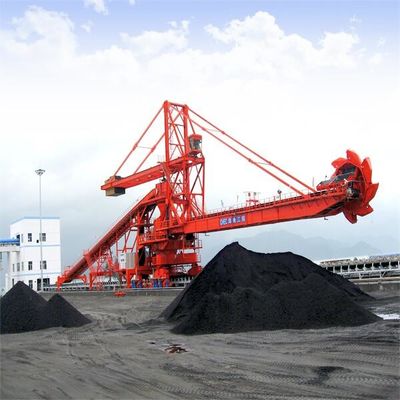

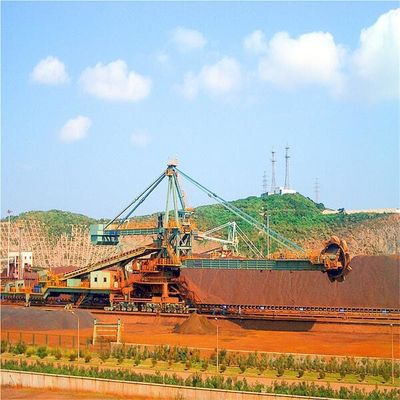

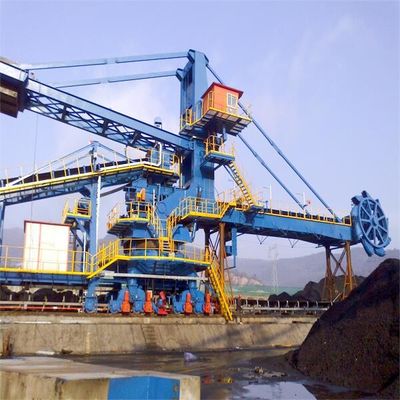

Kombine kova tekerlekli istifleyici toplayıcı, dökme parçacıkların ve blok hammaddelerin sürekli istiflenmesi, alınması, karıştırılması ve depolanması işlevlerini gerçekleştirebilir.Elektrik enerjisi, metalurji, yapı malzemeleri, kimya endüstrisi, liman, kömür, tahıl ve diğer endüstrilerin malzeme depolama ve taşıma sisteminde yaygın olarak kullanılmaktadır.Büyük ve orta ölçekli sanayi işletmelerinde yaygın olarak kullanılan bir ekipmandır.

Kepçe tekerlekli istifleyici toplayıcı esas olarak kepçe çarkı, çevirme, bom kaldırma, yürüme, konsol bantlı konveyör ve metal yapı, kuyruk arabası, yardımcı yapı, merkezi hazne, sprey toz bastırma sistemi, yağlama sistemi, elektrik sistemi, güç kaynağı cihazından oluşur. , ve benzeri.

Kuyruk arabası yapısını (sabit tek kuyruklu araba, yarı yatan kuyruklu araba, tam yatan kuyruklu araba, çapraz kuyruklu araba, çift kuyruklu araba vb.) , farklı çalışma koşullarının gereksinimlerini karşılamak için geri dönüş, geçiş, geçiş vb.

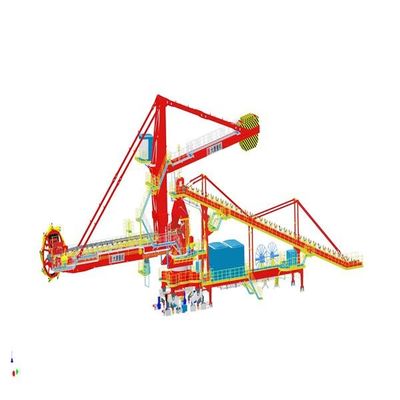

2.Tüm makinenin yapısal formu

Orta ve küçük kova çarklı makineler, az sayıda hareketli menteşe noktası ve düşük arıza oranı ile genel denge biçimini benimser.Üst yapının merkezi menteşe yuvası, daha az bakım yükü ile yağlama gerektirmeyen mafsal yatağı ile donatılmıştır.Büyük kepçe çarklı makineler için, esas olarak konsol çerçevenin eğim açısının küçük olduğu ve ağırlık merkezinin üst yapıya göre değişiminin küçük olduğu göz önüne alındığında, hareketli denge tipi çoğunlukla benimsenmiştir.

Özellikler

Komple makine tipi (sabit bölünmüş tripper vagonu)

Komple makine tipi (tam fonksiyonlu tripper vagonu)

Tek tekerlekten çekişli üçü bir arada redüktör

İki tekerlekten çekişli üçü bir arada redüktör

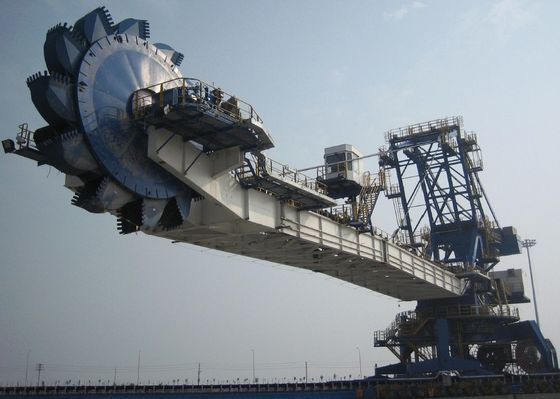

2. Kova tekerleği mekanizması

(1) Kova tekerleği mekanizmasının tahrik cihazı, ithal edilen düşük hızlı ve yüksek torklu bir hidrolik motor (mekanik yavaşlama cihazı olmadan) tarafından tahrik edilir ve destekleyici ithal hidrolik istasyon kabul edilir.Kova tekerleği hidrolik sistemi, bir aşırı basınç koruma cihazı ile donatılmıştır.Çıkış mili ile bağlantı, kompakt bir yapıya ve uygun sökme işlemine sahip yivli manşon tipindedir.Boşaltma açısını ve kazı derinliğini arttırmak için kısa şaft destek yapısı benimsenmiştir ve kepçe çarkı tahrik cihazı kepçe çarkı ile aynı tarafta düzenlenmiştir.

(2) Kova tekerleği gövdesinin formatı yoktur.Kova tekerleği gövdesi, dayanıklılık, iyi kesme açısı ve şekli, yüksek geri kazanma verimliliği sağlamak için yeterli sertliğe ve dayanıklılığa sahiptir ve malzeme birikimini ve aşınmasını en etkili şekilde önleyebilir.

(3) Ark bölmesi, oluk ve kılavuz oluk gibi malzemelerin yıkanmasının ve aşınmasının kolay olduğu yerlerde aşınmaya dayanıklı astar plakaları kurulur ve astar plakaları, kolay değiştirme için havşa başlı cıvatalarla bağlanır.

(4) Kova tekerleği oluğu bölmesi, tam kaldırma tasarımını benimser ve malzemelerin engelsiz geçmesini sağlamak için istifleme sırasında bölme kaldırılır.

(5) Kepçe çarkı mekanizması, sınırlı bir tork anahtarı, kepçe çarkı hız dedektörü, hidrolik bağlantı ve aşırı akım koruması gibi güvenlik cihazlarıyla donatılmıştır.

3) Atış mekanizması

(1) Kepçe çarkı mekanizması genellikle hidrolik şanzıman ve hidrolik silindir eğimini benimser.Atış hareketi darbe olmadan pürüzsüz.Hidrolik sistemde kaçak olmadığından emin olun.

(2) Hidrolik sistemin ana bileşenleri, uluslararası üne sahip marka ürünlerdir.

(3) Çift etkili diferansiyel hidrolik silindir benimsenmiştir ve silindirin menteşe noktasına bakım gerektirmeyen kendinden yağlamalı küresel kayar yatak takılmıştır.Yağ silindirinin üst ve alt yağ girişi ve çıkışı, boru hattı patlamasını önleyici valflerle donatılmıştır.Boru hattı kırıldığında, sistemin güvenliğini sağlamak için yağ silindiri otomatik olarak kilitlenecek ve konsol düşmeyecektir.

(4) Bom bir güvenlik çubuğu ile donatılmıştır.Yağ silindirini tamir ederken veya değiştirirken, bakım sırasında güvenliği sağlamak için bom güvenlik çubuğu ile sabitlenir.

(5)Güvenlik cihazı

• Konsol eğiminin üst ve alt limit konumlarında iki seviyeli limit anahtarları ayarlanır.
• Konsolun eğim açısı kabinde görüntülenebilir.
• Konsolun her iki tarafında, konsolun malzeme yığınıyla çarpışmasını önlemek için koruyucu cihazlar bulunur.
• Tüm yağ devresi sistemi, petrol borusunun yırtılmasını önlemek için bir güvenlik cihazı ile donatılmıştır.

Atma mekanizmasının hidrolik silindir ve hidrolik pompa istasyonu

4) Döner cihaz

(1) Döndürme, küçük direnç, iyi devrilme önleme kabiliyeti ve bir dizi bağımsız yağlama sistemi ile üç sıra makaralı döner büyük rulmanın destek modunu benimser.

(2) Döner tahrik cihazı, pinyon ve büyük halka dişliyi sürmek için motor torku sınırlama kaplin freni dikey planet dişli redüktörünü benimser.Planet dişli redüktörünün çıkış mili, çıkış mili dişlisinin sökülmesi ve montajı için uygun olan güvenilir performansa ve uygun değiştirmeye sahip bir conta ile donatılmıştır.

(3) Kantitatif geri alma, kararlı dönüş başlatma ve frenlemeyi sağlamak için, VVVF tarafından kontrol edilen değişken frekans hız düzenleyici motor tarafından çalıştırılır ve dönüş hızı 1 / cos tarafından kademesiz olarak düzenlenir.

(4) Büyük ve küçük dişlilerin birbirine geçmesini sağlamak için, redüktör muhafazasının merkez hattı ve redüktör milinin merkez hattı, geçme boşluğunu ayarlamak için eksantrik olarak düzenlenmiştir.

5) Konsol bantlı konveyör

(1) Bantlı konveyörün tahrik cihazı, motor, hidrolik kaplin, redüktör, hidrolik itme çubuğu freni vb.'den oluşur. Redüktör, kompakt bir düzen özelliklerine sahip dikey şaft tipi redüktörü kullanır.Konsolla yunuslama sırasında redüktörün iyi bir yağlama durumunda olmasını sağlamak için yağ sıçramalı yağlama benimsenmiştir.

(2) Hidrolik kayış gerdirme tertibatı benimsenecek ve kayış bükülme sürelerini azaltmak ve kayışın hizmet ömrünü artırmak için güvenilir bir mekanik kilitleme tertibatı sağlanacaktır.

(3) Güvenlik cihazı

Bantlı konveyör, bant kayması algılama, bant sapması algılama, hazne oluğu tıkanıklık algılama, bantlı konveyörün her iki tarafında çekme teli acil durdurma anahtarı, bant boyuna yırtılma algılama vb. gibi güvenlik koruma cihazlarıyla donatılmıştır.

(4) Konsollu konveyör, konsol çerçevesinin iç tarafında düzenlenmiştir ve bakım personelinin geçişini kolaylaştırmak için her iki tarafta platform kanalları yerleştirilmiştir.

6) Üst metal yapı

Üst metal yapı, L-şekilli kolon tipi, kule kolon tipi, dört biyel tipi ve çeşitli tipte kepçe çarkı ekipmanı için uygun diğer yapılara ayrılmıştır.

7) kuyruk

Çeşitli süreç gereksinimlerini karşılamak için genellikle aşağıdaki kuyruk modelleri vardır:

• Sabit tek kuyruklu araba (işlev: istifleme, geri alma ve geçme);
• Tek kuyruklu araba manevrası düzeltildi (işlevler: istifleme, manevra ve geri alma)；
• Tam yatar tek kuyruklu araç (işlev: istifleme, geri alma ve geri dönme)；
• Yarı yatar tek kuyruklu araç (işlev: istifleme, geri alma ve geri dönme);
• Sabit manevra çift kuyruklu araba (işlevler: istifleme, manevra ve geri alma);
• Tam işlevli çift kuyruklu araba (işlev: istifleme, geri alma, geçme veya geri dönme, dümdüz)；
• Sabit çapraz çift kuyruklu araç (işlev: istifleme, geri alma ve geri dönme);
• Tam işlevli çift kuyruklu Araba + sabit tek kuyruklu araba (fonksiyonlar: iki yönlü gelen istifleme, geri alma, geri alma ve geri alma).

8) Her transfer hunisi ve aşınmaya dayanıklı malzemelerin tasarım özellikleri:

(1)Güç kaybı durumunda malzeme akışının birikmesini önlemek için malzeme transfer noktasında yeterli tampon hacmi vardır.Kılavuz oluk, sıkıca kapatılacak şekilde tasarlanmıştır ve bant üzerindeki malzeme akışını hizalamak için ayarlanabilir bir hareketli bölme ile donatılmıştır.Bant ile temas parçası, çok katmanlı taşma önleyici kauçuk kullanır ve kauçuk perde, kılavuz oluğun her iki ucuna yerleştirilmiştir.Malzeme bloğunun ve malzeme tozunun taşmasını önlemek için bant üzerinde yanal bir darbeye neden olur.

(2) Aşınmaya dayanıklı kaplama plakası: her bir hazne ve kılavuz oluk, 16Mn'den yapılmış aşınmaya dayanıklı kaplama plakaları, yüksek krom alaşımlı yüzey kaplama aşınmaya dayanıklı kaplama plakası ve yüksek manganlı ve yüksek kromlu döküm aşınmaya dayanıklı kaplama plakası ile donatılmıştır.

9) güç kaynağı

Güç kaynağı kısmı, genellikle 6kV ve bazen 10kV olmak üzere yüksek voltajlı bir güç kaynağı kullanır.Güç bir kablo tamburu tarafından sağlanır.Kablo tamburunun iki yolu vardır:

(1) Güç ve kontrol tamburları ayrılır.

(2) Güç ve kontrol makaraları bir araya getirilir ve kontrol ve iletişimi gerçekleştirmek için güç kablosunda kontrol hattı ve optik fiber yapılır.

10) Sprey toz bastırma sistemi

Kova tekerlekli istifleyici toplayıcının malzeme transfer noktası tasarlanmış ve eksiksiz bir su püskürtme ve toz bastırma sistemi sağlanmıştır.Sistem hatasız sürekli çalışabilir ve sürücü odasında merkezi olarak kontrol edilebilir.Konsol kayışının ortasına ve döner platform üzerine bir yıkama suyu cihazı monte edilmiştir.Ekipman kullanılmadığında, kışın boru hattının donmasını önlemek için boru hattında göllenme olmadığından emin olun.

11) yağlama sistemi

Makinenin her dönen parçası, ilgili yağlama tesisleriyle donatılmıştır.Döner mekanizma, yunuslama mekanizması ve hareket mekanizması sırasıyla elektrikli merkezi yağlamayı benimser, kepçe çarkı mekanizması manuel merkezi yağlamayı benimser ve diğer parçalar uygun yakıt ikmali sağlamak için manuel merkezi olmayan yağlamayı benimser.Yağlayıcı seçimi, ortam sıcaklığının gerekliliklerini ve malzeme tozunun büyük etkisini tam olarak dikkate almalıdır.Yağlama sisteminin ana boru hattı, yağ sızıntısı olmadan özel aletlerle kesilen yüksek basınçlı 40MPa ince çekme borusunu benimser.

12)Kontrol sistemi

PLC, kontrol sisteminde yaygın olarak kullanılmaktadır ve çalışma modu manuel kontrol ve otomatik kontroldür.Çalışma modu, ayar, kayıt ve gözlem için programlanabilir terminaldeki insan-makine arayüzüne daha fazla güvenir ve operasyon masasında sadece birkaç acil durum düğmesi vardır.

13) Test

İstifleyici toplayıcı, vinç hareket konumunun, konsol dönüş açısının ve konsol eğim açısının algılanmasını gerçekleştirmek için bir mekanizma alanı konumu algılama fotoelektrik kodlayıcı ve limit anahtarı ile donatılmıştır.Yukarıdaki veriler PLC'ye iletilir ve kendi kendine hareketi gerçekleştirmek için kabindeki dokunmatik ekranda gerçek zamanlı olarak görüntülenebilir.Vinç hareket mekanizması, vincin konumunun doğruluğunu sağlamak için hareket mesafesi düzeltme işlevine de sahiptir.İstifleyici toplayıcı aynı zamanda bir motor akımı algılama vericisi, hidrolik yağ sıcaklığı algılama sensörü ve analog sinyaller veren ve bunları PLC'ye ileten basınç sensörü ile donatılmıştır.

14) İzleme ve yönetim sistemi

İstifleyici toplayıcı, üst endüstriyel kontrol bilgisayarı ve izleme ve yönetim sistemi yazılımından oluşan mükemmel bir izleme ve yönetim sistemine sahiptir.İstifleyici toplayıcının kontrolünü ve izlenmesini gerçekleştirebilir, istifleyici toplayıcı işleminin gerçek zamanlı verilerini ve geçmiş verilerini ve ayrıca ekipman bakımı ve yedek parçalarının yönetimini yönetebilir ve son olarak bir veri raporu şeklinde yazdırabilir.

15)Klasik performans parametreleri (referans ve seçim için)
