Kömürün İstiflenmesi ve Geri Kazanımı İçin Dairesel Stok Sahası İstifleme ve Geri Kazanım Sistemi

Ürün Açıklaması

Kömürün istiflenmesi ve geri kazanılması için dairesel stok sahası istifleme ve geri kazanma sistemi



Tanıtım

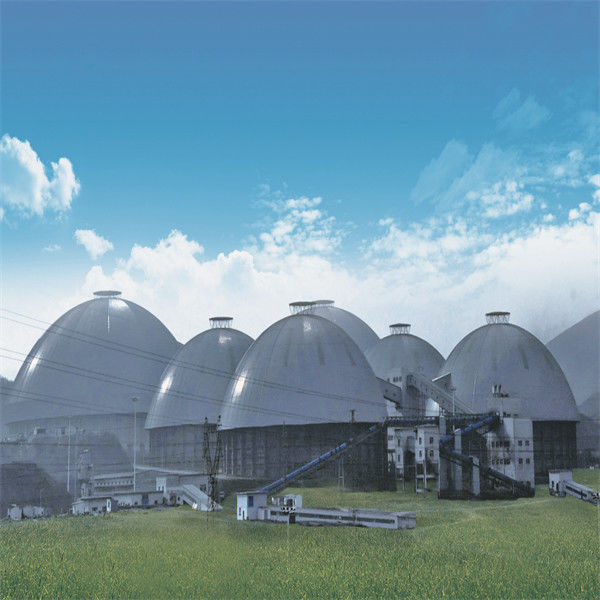

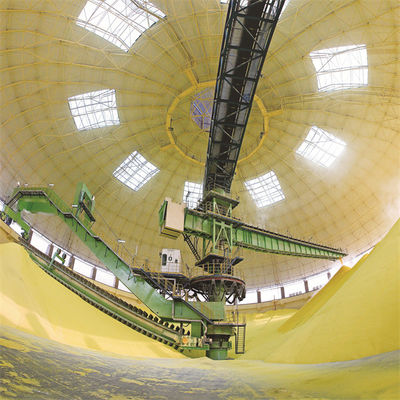

Dairesel portal sıyırıcı istifleyici ve geri kazanıcı esas olarak yapı malzemeleri, kömür, metalurji, elektrik enerjisi, liman ve diğer endüstrilerde kullanılır ve çoğunlukla kireçtaşı veya kömür ve diğer dökme malzemeleri istiflemek için kullanılır.İstifleyicinin konsolu, sehpa üzerindeki bantlı konveyörden dairesel stok sahasının çelik yapı ızgara çatısından geçen bir bantlı konveyör ile donatılmıştır ve giriş malzemeleri, konsol üzerindeki bantlı konveyör aracılığıyla halka konik istiflemeyi tamamlar. istifleyici;Toplayıcı, geri alma işini üç bağlantı süreci aracılığıyla tamamlar: hareketli sistem, orsa sistemi ve sıyırıcı sistem.Sıyırıcı toplayıcı, malzemeleri yığının eğimi boyunca merkezi kolonun altındaki konik hazneye sıyırır ve malzemeleri, titreşimli besleyici ve yeraltı bantlı konveyör aracılığıyla çıkarır.































Özellik

proje	Kepçe Tekerlek Toplayıcı
tablo	PPG
renk	kırmızı
kapasite	800 t/karakter ağır
karakter	zor görev
avantaj	düşük bakım-fayda düşük
fayda	düşük maliyetli
başvuru	kömür taşıma



Dairesel istifleyici ve toplayıcının ana bileşenleri

1. İstifleme çelik yapı, konsol bantlı konveyör

Konsol istifleyici merkezi sütunu merkez olarak alır, bir ucu konsol çelik yapıya sahip bantlı konveyör ve diğer ucu karşı ağırlık kutusudur.Orta istifleme çevirme parçası, döner yatak ile merkezi kolona bağlanır ve istifleyici, döner sürücü üzerindeki pinyonu merkez kolondaki dişli ile birbirine geçirerek dönebilir.Dairesel stok sahasına giren malzemeler, konsol bantlı konveyörün başında boşaltılır ve doğrudan stok sahasına istiflenir.İstifleyici, dairesel bir yığın halinde istiflenene kadar eğimli istifleme için belirli bir açıyla döner.



Konsol istifleyicinin iki ana yapısal tipi vardır, konsol sabit tip ve konsol orsa tipi.

İki tip istifleyicinin karşılaştırılması:

(1) Sabit istifleyicinin avantajları basit yapısı ve düşük maliyetidir.Dezavantajı, istifleyicinin alt kısmı istiflenmediğinde veya malzeme yığını düşük olduğunda, fark çok büyüktür ve stok sahasındaki toz daha ciddidir (püskürtme sistemi ile bile).

(2) Orsa istifleyici, konsolu yükseltmek veya alçaltmak için hidrolik silindiri kullanır.Avantajı, malzeme düşüşünü azaltmak ve tozun uçuşmasını önlemek için konsolun istifleme yüksekliğine göre yukarı ve aşağı yükselebilmesidir.Ayrıca, merkezi kolonun yüksekliğini azaltabilir ve maliyeti azaltabilir.Dezavantajı yapının daha karmaşık olmasıdır.



























































2. Dairesel istifleyici ve toplayıcının kral kolonu ve çevirme mekanizması

(1) İstifleyici toplayıcının ana sütunu, dairesel stok sahasının merkezinde yer alır.İstifleyici toplayıcının önemli bir bileşenidir.Sadece ana bileşenlerin ve giriş sehpasının yükünü taşımakla kalmaz, aynı zamanda bileşenlerin montaj merkezidir.Bu nedenle imalat ve montaj süreci gereksinimleri çok yüksektir.Silindir şeklinde haddelenmiş ve kaynaklanmış ve birleştirilmiş çelik levhadan yapılmıştır.Faydalı model, istiflenen bir çelik yapı, istiflenen döner parça için bir rulmanlı yatak ve çeşitli ekipman bileşenlerini birbirine bağlayan bir kablo sürgüsü ile sağlanır.
(2) Kral kolonunun üst kısmı, üst kısmı döner yatak vasıtasıyla dairesel stok sahasına giren bantlı konveyör sehpası ile bağlantılı olan ve sehpa yükü için bir destek noktası görevi gören istifleme döner kısmıdır ve alt kısım döner yatak vasıtasıyla orta kolona bağlanır.
(3) Döner yatak cihazının büyük dikey kuvvet, yatay kuvvet ve devrilme momenti taşımasını sağlamak için döner yatak destek tipi benimsenmiştir.Döner yatak bir toz kapağı ile korunmaktadır.Yapısı zorlu çalışma ortamına uyum sağlayabilir ve toz önleme, suya daldırmayı önleme, yakıt ikmali, temizleme ve bakım işlevlerine sahiptir.































































3. Portal istifleyici

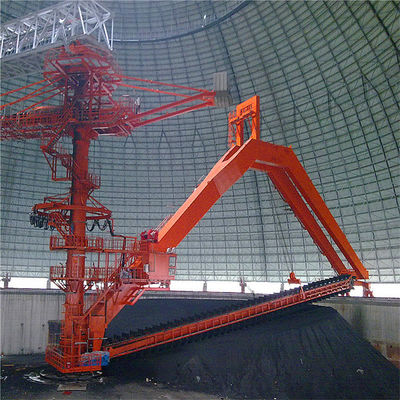

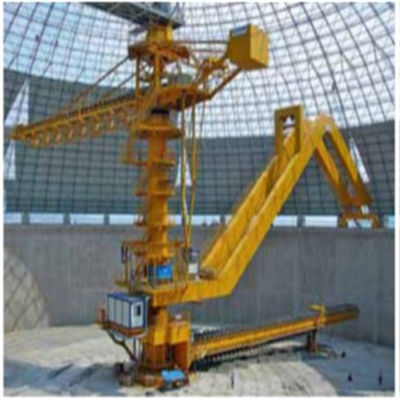

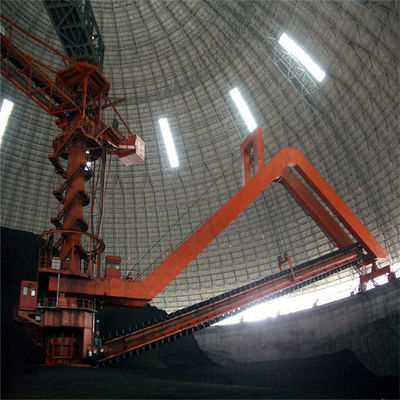

Portal sıyırıcı toplayıcı temel olarak kızak, hareketli mekanizma, orsa geri alma mekanizması ve sıyırıcı toplayıcıdan oluşur.Portal, sıyırıcı toplayıcının dönüş, orsalama ve yük desteğinin ana bileşenidir.Sıyırıcı toplayıcı, portalın altına yerleştirilmiştir.Orsa mekanizması mekanik vinç tipini benimser ve portalın bir ucu bir makaralı rulman ile merkezi kolona bağlanır, diğer ucu stok sahası istinat duvarının üst kısmındaki dairesel ray üzerinde desteklenir ve dönüşün dönüşü toplayıcı dairesel yol üzerinde hareket eden tekerlek tarafından tahrik edilir.Gantry toplayıcı, sağlam bir yapıya sahiptir ve portalın ağırlığının çoğu, merkezi kolonun stres durumunu önemli ölçüde iyileştiren ve çalışmayı daha güvenilir hale getiren istinat duvarı tarafından taşınır.
Hareket mekanizması, bir tahrik tekerleği grubu, hareket eden elektrik algılama ve kontrol sistemi ve yağlama sisteminden oluşur.En elverişsiz koşullar altında döner portalın iki yönlü hareketi gereksinimleri göz önüne alındığında, tahrik tekerlekleri olarak iki hareketli tekerlek kullanılır.Tekerlek seti, değişken frekans hız regülasyonu ile mekanik olarak tahrik edilir.Çalışma hareket hızının ve çalışmayan hareket hızının kademesiz hız regülasyonu (dairesel istifleyici toplayıcının normal ve güvenli çalışmasını sağlamak için, yerinde çalışma koşullarına göre sırasıyla yavaş ve yüksek hızları ayarlayın, yani çalışma hareket hızı ve çalışmayan hareket hızı).Portalın geriliminin makul olmasını ve portal altındaki her bir tekerlek grubunun tekerlek basıncının aynı olmasını sağlamak için, portal iki tekerlek gruplarıyla menteşelenir ve her menteşe noktası şaft tipini benimser.Ek olarak, gantrinin ray değişimine otomatik olarak adapte olabilmesi için portal ile yürüme yapısı arasındaki bağlantıda mafsal yatağı kullanılır.Hareket mekanizmasının her bir destek yatağının ve menteşe milinin yağlanması, gres merkezli yağlamayı benimser.

















































































4. Toplayıcı orsa mekanizması:
Orsa mekanizması, bir tahrik cihazı, tambur tertibatı, çift çelik tel halat ve eğimli elektrik algılama ve kontrol sisteminden oluşur.Katmanlı geri alma amacına ulaşmak için sıyırıcı toplayıcının orsa işlemi, adım mekanizması aracılığıyla tamamlanır.
Orsa mekanizması, çift çelik tel halat tek sargı kullanır ve sol ve sağ çelik tel halatların stresinin dengelenmesini ve işin daha güvenli olmasını sağlamak için iki çelik tel halatın kesişiminde denge mekanizması benimsenir.
Orsa mekanizmasının tahrik cihazı, genlik değişimini doğru bir şekilde kontrol etmek, geri kazanma miktarının değişimini kontrol etmek için frekans dönüşümü ve hız regülasyonu ile mekanik olarak tahrik edilir.Eğim mekanizmasının güvenliğini ve doğru ve güvenilir bir şekilde konumlandırılmasını sağlamak için, sürüş cihazı bir çift fren sistemi benimser.









































5. Sıyırıcı toplayıcı

(1) Sıyırıcı toplayıcı, makaralı zinciri sürmek için bir dişli kullanır ve daha sonra makaralı zincir, kazıyıcıyı geri almak için çalıştırır.Bu yöntemin büyük çekiş gücü, küçük doğrusal direnci ve dayanıklılığı vardır.Geri kazanım ve nakliyeyi entegre eden bir geri kazanım yöntemidir.
(2) Sıyırıcı çift zincir mekanizmasına sabitlenir ve zincir dişlisi dairesel hareket için arkadaki motor tarafından tahrik edilir.Sıyırıcı, istifleyicinin alt kısmındaki malzemeleri kral kolonunun alt kısmındaki konik hazneye sıyırır.
(3) Sıyırıcı, çelik levha ile kaynaklanmış ve yeterli mukavemet ve sertliğe sahip olan her iki tarafta ileri eğimli katlanmış levha yapısını benimser.Sıyırıcının her iki yanında sıyırıcı dişler bulunmaktadır.Bu yapı malzemeyi en etkili şekilde yanlamasına kesebilir ve sıyırıcı malzemeye yapışmaz ve geri dönüşü yoktur.Sıyırıcı gövdesi ve makaralı zincir, bakım ve demontaj için uygun olan yüksek mukavemetli cıvatalarla bağlanmıştır.Zincir, silindirin yerleşim konumuna göre yerleşik zincir ve harici zincir olarak ayrılabilir.Yerleşik zincirle karşılaştırıldığında, harici zincir düşük gürültü ve bakım gerektirmeme avantajlarına sahiptir.
(4) Sıyırıcı tahrik tertibatı bir motor, redüktör, hidrolik kaplin vb.'den oluşur. Tahrik tertibatı darbeye dayanıklıdır ve bakım için uygundur.Sürüş cihazı, elektrikli çift güvenlik ve aşırı yük koruması ile donatılmıştır ve iyi bir şok emme cihazı ile donatılmıştır.
(5) Sıyırıcı toplayıcının gerdirme tertibatı, baş zincir dişlisine ayarlanmıştır.Gerdirme cihazı, sabit gerginlik ve kolay çalıştırma ve ayarlama ile hidrolik gerdirmedir.



























































6. Uygulamalar

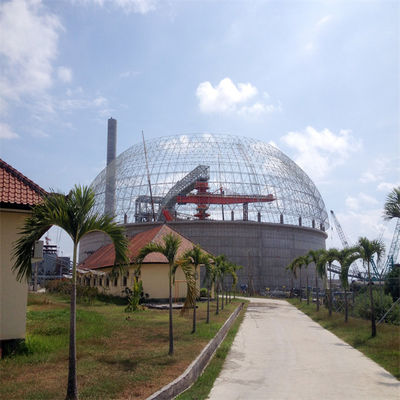

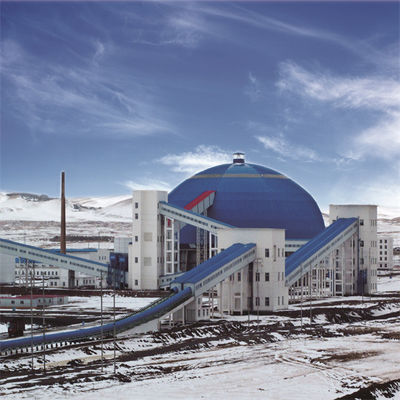

Dava 1

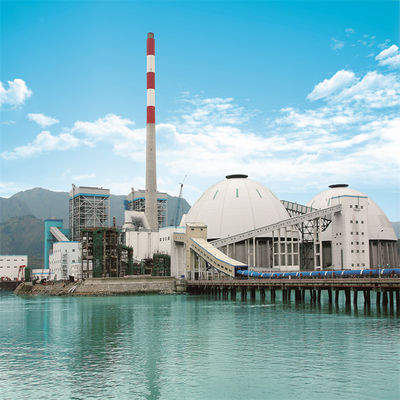

durum2
